La Planta Mecánica de Fundición y Producción de Poltava

Bombas de las series CW.

Bombas de la serie CW – para aguas industriales con pequeño porcentaje de sólidos.

Descripción

Diseños de parteDatos nominales de la bomba en el punto óptimoMáximo rendimientoPeso neto de la bomba (kg)

Flujo / Presión(m3/hora)/(m)

Velocidad de rotación (rpm)

Potencia consumida (kW)

Flujo (m3/hora)

Presión (m)

Velocidad de rotación (rpm)

Potencia consumida (kW)

4/3CW-(1L)-260R-40-PET  AL  100/20 1500  160  59 2200 33 320
6/4CW-(1)-325R-50-PET  200/38 1500  28  400  56 1500 55 450
6/4CW-(2)-400R-55-PET  200/55 1500  43  400  94 2000 110 655
8/6CW-(4)-600R-100-PET  400/62 1000  80  600  89 1200 200 1670
9/6CW-(4)-600R-100-РЕТ 600/60 1000 110 800  91 1200 250 1620
10/8CW-(6)-700R-155-PET  CL 800/55 750  180  1200  81 1000 315 2770
12/10CW-(6)-750R-150-РЕТ 1500/70 750 330 2000  106 1000 500 2870
14/12CW-(7)-900R-130-PET 2000/48 600  300  2500  101 750  800  5050
16/14CW-(7)-900R-230-PET 3000/46 600  440  4000  78 750  1250  4950
18/16CW-(7)-950R-260-РЕТ 5000/28 500 420 6000  52 600 800 5250
22/22CW-(7)-1050R-300-РЕТ 7000/39 500 830 10000 65 750 1600 5800





Bombas de las series DW.

Bombas de la serie DW – para aguas residuales.

Descripción

Diseños de parteDatos nominales de la bomba en el punto óptimoMáximo rendimientoPeso neto de la bomba (kg)

Flujo / Presión(m3/hora)/(m)

Velocidad de rotación (rpm)

Potencia consumida (kW)

Flujo (m3/hora)

Presión (m)

Velocidad de rotación (rpm)

Potencia consumida (kW)

4/3DW-(1L)-260R-40-PET AL  100/19 1500  160  57  2200 33 320
6/4DW-(1)-325R-50-PET  200/37 1500  28  400  54  1500 55 450
6/4DW-(2)-400R-55-PET  200/53 1500  43  400  93  2000 110 655
8/6DW-(4)-600R-100-PET  400/60 1000  80  600  88  1200 200 1670
9/6DW-(4)-600R-100-РЕТ 600/58 1000 110 800  88  1200 250 1620
10/8DW-(6)-700R-155-PET CL 800/54 750  180  1200  78  1000 315 2770
12/10DW-(6)-750R-150-РЕТ 1500/68 750 330 2000  103  1000 500 2870
14/12DW-(7)-950R-130-PET 2000/47 600  300  2500  99  750  800  5050
16/14DW-(7)-950R-230-PET 3000/45 600  440  4000  76  750  1250  4950
18/16DW-(7)-950R-260-РЕТ 5000/27 500 420 6000  50  600 800 5250
22/22DW-(7)-1050R-300-РЕТ 7000/37 500 830 10000 62  750 1600 5800

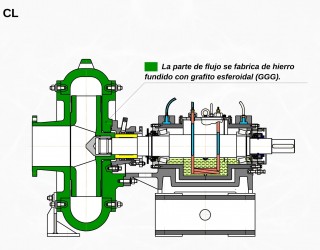

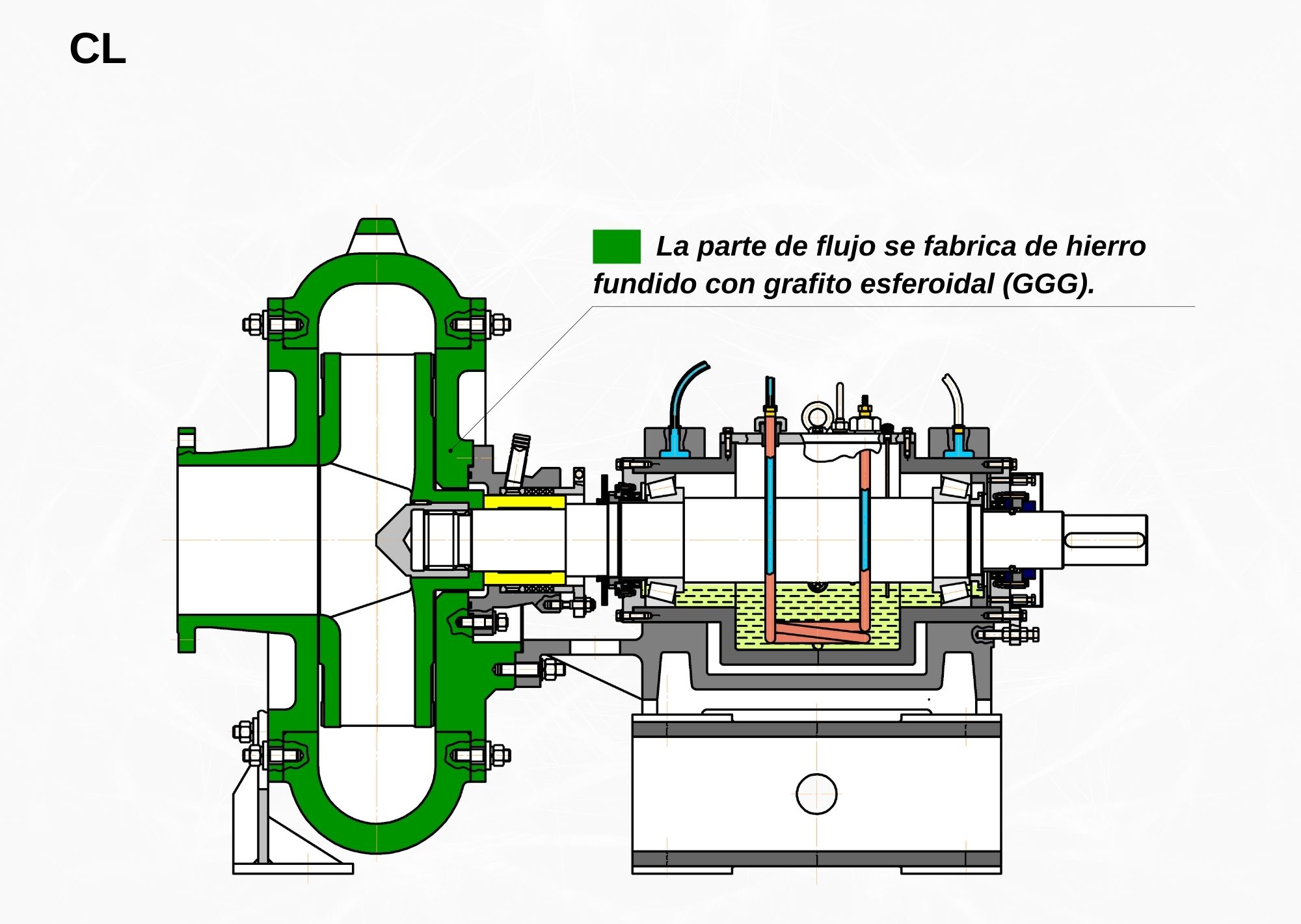

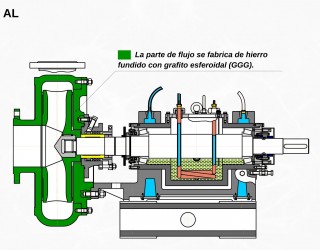

Схема AL Схема CL

Codificación de las bombas

shl9pa

1.            Diámetro de succión de la bomba en pulgadas (de 2" a 28") (36").

2.            Diámetro de descarga de la bomba en pulgadas (de 1,5" a 24”) (32").

3.            Serie de la bomba 1-2 letras. Se fabrican diferentes series de bombas según el diseño de la parte de flujo, dependiendo del trabajo a cual va a estár sometida la bomba:

-              W, WK - bombas de alta presión aptas para cualquier condición de trabajo;

-              MV - bombas de presión mediana de máximo rendimiento para funcionamiento en plantas concentradoras;

-              HG - equipos de bombeo para grandes cantidades;

-              GR - lo mismo que HG, con opción de bombeo de fracciones grandes;

-              LG - bomba de alta velocidad, para grandes cantidades de lodo de

baja densidad, el equipo perfecto para bombeo de relaves;

-              CW, DW - (clear water / dirty water) - equipos para bombeo de aguas claras o

residuales con el diseño de wet-end simplificado.

Diseño de la parte de flujo - A, B, C, D:

De 1 voluta, de 1 disco (Esquema A)

De la pieza única - voluta + disco de succión + boquilla de succión. Diseño simple, barato y de fácil mantenimiento. Se usa en las bombas pequeñas (2" a 4"), iguál como en las bombas de 5" a 9", que trabajan en condiciones relativamente leves.

De 1 voluta y medio (Esquema B)

Son los equipos ideales para la instalación fija (plantas concentradoras, plantas de extracción de oro, etc.) en condiciones precarias. Combinan resistencia al desgaste excelente con el precio de wet-ends razonable. Se fabrican en tamaños de 5" a 14".

De 1 voluta, con 2 discos (Esquema C)

Se utilizan para trabajos en situaciones precarias para bombeo de lodo con fracciones de diferentes tamaños y condiciones de trabajo inestables. Se fabrican en tamaños de 10" a 20".

De 2 volutas, con 2 discos (Esquema D)

Se aplica en bombas de 20"28" y 30" de diámetro de succión.

4.            Tipo, tamaño y diseño del soporte - cifras y letras. Las letras pueden ser auscentes en el caso de que el diseño de la base sea estándar - fundido con lubricánte líquido:

-              cifras de 0 a 11 - tipo y tamaño de la base;

-        letras:

-               L - versión liviana en soporte soldado;

-              S - lubricante sólido;

-              V - soporte en vertical;

* Valores-limites de potencia y velocidad de rotación para cada soporte en.

5.            Diámetro del impulsor en mm y la dirección de rotación:

-              diámetro de 240 mm a 1890 mm;

-              R o L - dirección de rotación.

6.            El ancho de la cámara del impulsor en mm (de 25 mm a 350 mm).

7.            Código de la empresa.



EJEMPLO: 12/10HG-C-(6SL)-710R-180-PET - bomba de cascajo, con los diámetros de la boquilla de succión/presión de 12/10 pulgadas, de 2 discos y de 1 voluta, instalada en el soporte Nq 6 de variante ligero, con lubricante sólido, con el diámetro del impulsor de 710 mm, con rotación a la derecha y el ancho de la cámara del impulsor de 180 mm, de nuestra fabricación (PET).
