Насосы для чистой (технической) воды серии CW.
Для перекачки чистой воды специалистами ЧП "ПЛМЗ" были разработаны насосы типа CW (clean water) - чистая вода.
Наши насосы являются альтернативой одноступенчатым консольным насосам и двоопорным насосам типа D (бывшие НДС/НДВ). Проточная часть насосов CW изготавливается из ВЧ (высокопрочный чугун с шаровидным графитом).
Наименование насоса | Схема сборки | Номинальные показатели насоса в точке оптимума | Максимальные показатели (не выполняются одновременно) | КПД (%) | Вес насоса (кг) | Вес стандартного основания, (кг) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
Подача /Напор (м3/ч) |
Частота вращения (мин-1) |
Pпотр (кВт) |
Подача (м3/ч) |
Напор |
Частота вращения (мин-1) |
Pпотр (кВт) | |||||
4/3CW-(1L)-260R-40-PET | AL | 100/20 | 1500 | 8 | 160 | 59 | 2200 | 33 | 72 | 320 | |
6/4CW-(1)-325R-55-PET | 200/38 | 1500 | 28 | 400 | 56 | 1500 | 55 | 83 | 450 | ||
6/4CW-(2)-400R-55-PET | 200/55 | 1500 | 43 | 400 | 94 | 2000 | 110 | 83 | 630 | ||
8/6CW-(4)-600R-100-PET | 400/62 | 1000 | 80 | 600 | 89 | 1200 | 200 | 86 | 1670 | 250 | |
9/6CW-(4)-600R-100-РЕТ | 600/60 | 1000 | 110 | 800 | 91 | 1200 | 250 | 86 | 1650 | 250 | |
10/8CW-(6)-700R-155-PET | CL | 800/55 | 750 | 180 | 1200 | 81 | 1000 | 315 | 89 | 2900 | 330 |
12/10CW-(6)-750R-150-РЕТ | 1500/70 | 750 | 330 | 2000 | 106 | 1000 | 500 | 88 | 3040 | 330 | |
14/12CW-(7)-900R-130-PET | 2000/48 | 600 | 300 | 2500 | 101 | 750 | 800 | 88 | 5050 | ||
16/14CW-(7)-900R-230-PET | 3000/46 | 600 | 440 | 4000 | 78 | 750 | 1250 | 90 | 4950 | ||
18/16CW-(7)-950R-260-РЕТ | 5000/28 | 500 | 420 | 6000 | 52 | 600 | 800 | 90 | 5250 | ||
22/22CW-(7)-1050R-300-РЕТ | 7000/39 | 500 | 830 | 10000 | 65 | 750 | 1600 | 90 | 5800 |

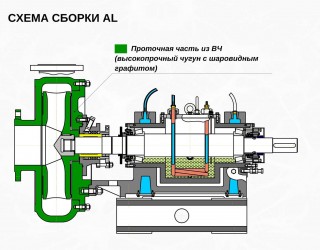

*Для насосов серии CW применяются схемы сборки рабочего органа A и C в облегченном варианте без бронедиска (маркируются AL и CL соответственно). В обозначении насоса не указывается.
Насосы для грязной воды серии DW (фекальные).
Используя опыт производства грунтовых насосов, мы внедрили линейку фекальных насосов серии DW (dirty water) - грязная вода.
Фекальные насосы из ВЧ (высокопрочный чугун с шаровидным графитом) более износостойкие чем насосы из СЧ и однозначно дешевле, чем импортные насосы.
Наименование насоса | Схема сборки | Номинальные показатели насоса в точке оптимума | Максимальные показатели (не выполняются одновременно) | КПД (%) | Вес насоса (кг) | Вес стандартного основания, (кг) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
Подача /Напор (м3/ч) |
Частота вращения (мин-1) |
Pпотр (кВт) |
Подача (м3/ч) |
Напор |
Частота вращения (мин-1) |
Pпотр (кВт) | |||||
4/3DW-(1L)-260R-40-PET | AL | 100/19 | 1500 | 8 | 160 | 57 | 2200 | 33 | 69 | 320 | |
6/4DW-(1)-325R-55-PET | 200/37 | 1500 | 28 | 400 | 54 | 1500 | 55 | 80 | 450 | ||
6/4DW-(2)-400R-55-PET | 200/53 | 1500 | 43 | 400 | 93 | 2000 | 110 | 80 | 630 | ||
8/6DW-(4)-600R-100-PET | 400/60 | 1000 | 80 | 600 | 88 | 1200 | 200 | 83 | 1670 | 250 | |
9/6DW-(4)-600R-100-РЕТ | 600/58 | 1000 | 110 | 800 | 88 | 1200 | 250 | 83 | 1620 | 250 | |
10/8DW-(6)-700R-155-PET | CL | 800/54 | 750 | 180 | 1200 | 78 | 1000 | 315 | 86 | 2900 | 330 |
12/10DW-(6)-750R-150-РЕТ | 1500/68 | 750 | 330 | 2000 | 103 | 1000 | 500 | 86 | 3040 | 330 | |
14/12DW-(7)-950R-130-PET | 2000/47 | 600 | 300 | 2500 | 99 | 750 | 800 | 86 | 5050 | ||
16/14DW-(7)-950R-230-PET | 3000/45 | 600 | 440 | 4000 | 76 | 750 | 1250 | 88 | 4950 | ||
18/16DW-(7)-950R-260-РЕТ | 5000/27 | 500 | 420 | 6000 | 50 | 600 | 800 | 88 | 5250 | ||
22/22DW-(7)-1050R-300-РЕТ | 7000/37 | 500 | 830 | 10000 | 62 | 750 | 1600 | 88 | 5800 |
*Для насосов серии DW применяются схемы сборки рабочего органа A и C в облегченном варианте без бронедиска (маркируются AL и CL соответственно). В обозначении насоса не указывается.
Расшифровка наименований насосов
1. Диаметр патрубка всаса в дюймах (от 2" до 28")(36");
2. Диаметр патрубка нагнетания в дюймах (от 1,5" до 24")(32");
3. Серия насоса (1 - 2 буквы). Выпускаются несколько серий насосов, различных по геометрии проточной части, в зависимости от работы, которую насосу предстоит выполнять:
- W, WK – высоконапорные универсальные насосы;
- MV – насосы среднего напора с максимальным КПД, для работы на ОФ;
- HG – насосы для больших объемов перекачки;
- GR – то же, с возможностью перекачки максимальных фракций;
- LG – высокооборотный, для больших объемов перекачки жидких пульп, максимально подходит для хвостовых хозяйств ГОКов;
- CW, DW – clear water / dirty water – насосы для чистых или сточных вод с упрощенной конструкцией рабочих органов;
4. Схема сборки рабочего органа – А, В, С, D:
Схема A - Однокорпусные, однодисковые
С единой (цельной) деталью (корпус/диск всасывающий/патрубок всасывающий).Простая, дешевая и ремонтопригодная конструкция. Применяется в малых насосах (2"-4"), а также в насосах 5"-9", работающих в относительно легких условиях.
Схема B - Полуторакорпусные
Лучше всего подходят для установки на стационарные рабочие места (ОФ, ЗИФ, ЦОФ) в тяжелых условиях. Сочетают отличную износостойкость с умеренной ценой на запчасти. Применяется в размерности 5"-14".
Схема C - Однокорпусные, двухдисковые
Применяются для работы в тяжелых и особо тяжелых условиях, с различной фракцией и нестабильными условиями. Исполняются в размерности 10"- 20".
Схема D - Двухкорпусные, двухдисковые
Применяется в насосах 20", 28", 30".
5. Типоразмер и конструкция стойки – цифры и буквы. Буквы могут отсутствовать,
если конструкция стойки стандартная – литая на жидкой смазке:
- цифры от 0 до 11 – типоразмер стойки;
- буквы:
- L – облегченный вариант на сварной раме;
- S – твердая смазка;
- V – вертикальное исполнение;
* Предельно допустимые обороты и нагрузки для каждой конкретной стойки.
6. Диаметр колеса рабочего в мм и направление вращения:
- диаметр от 240 до 1890 мм;
- R или L – направление вращения.
7. Ширина протока в колесе рабочем в мм (от 25 до 350 мм).
8. Условное обозначение предприятия-производителя.
ПРИМЕР: 4/3СW-(1L)-260R-40-PET - насос для чистой (технической) воды, с диаметром патрубков всаса/напора 4/3 дюймов, на стойке № 1 облегченного варианта с рабочим колесом Ø 260 мм правого вращения, с шириной рабочей камеры 40 мм, производства РЕТ.
ПРИМЕР: 16/14DW-(7)-900R-230-PET - насос для грязной воды (фекальный), с диаметром патрубков всаса/напора 16/14 дюймов, на стойке № 7 с рабочим колесом Ø 900 мм правого вращения, с шириной рабочей камеры 230 мм, производства РЕТ.
