Насоси для чистої (технічної) води серії CW.
Для перекачування чистої води фахівцями ПП "ПЛМЗ" були розроблені насоси типу CW (clean water) - чиста вода.
Наші насоси є альтернативою одноступінчастим консольним насосам і двоопорним насосам типу D (колишні НДС/НДВ). Робочі органи насосів CW виготовляються з високоміцного чавуну (ВЧ).
Найменування насоса | Схема зборки | Номінальні показники насоса у точці оптимума | Максимальні показники (не виконуються одночасно) | ККД (%) | Вага насоса без основи, (кг) | Вага стандартної основи, (кг) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
Подача /Тиск (м3/год) |
Частота обертання (хв-1) |
Pспож (кВт) |
Подача (м3/год) |
Тиск |
Частота обертання (хв-1) |
Pспож (кВт) | |||||
4/3CW-(1L)-260R-40-PET | AL | 100/20 | 1500 | 8 | 160 | 59 | 2200 | 33 | 72 | 320 | |
6/4CW-(1)-325R-55-PET | 200/38 | 1500 | 28 | 400 | 56 | 1500 | 55 | 83 | 450 | ||
6/4CW-(2)-400R-55-PET | 200/55 | 1500 | 43 | 400 | 94 | 2000 | 110 | 83 | 630 | ||
8/6CW-(4)-600R-100-PET | 400/62 | 1000 | 80 | 600 | 89 | 1200 | 200 | 86 | 1670 | 250 | |
9/6CW-(4)-600R-100-РЕТ | 600/60 | 1000 | 110 | 800 | 91 | 1200 | 250 | 86 | 1650 | 250 | |
10/8CW-(6)-700R-155-PET | CL | 800/55 | 750 | 180 | 1200 | 81 | 1000 | 315 | 89 | 2900 | 330 |
12/10CW-(6)-750R-150-РЕТ | 1500/70 | 750 | 330 | 2000 | 106 | 1000 | 500 | 88 | 3040 | 330 | |
14/12CW-(7)-900R-130-PET | 2000/48 | 600 | 300 | 2500 | 101 | 750 | 800 | 88 | 5050 | ||
16/14CW-(7)-900R-230-PET | 3000/46 | 600 | 440 | 4000 | 78 | 750 | 1250 | 90 | 4950 | ||
18/16CW-(7)-950R-260-РЕТ | 5000/28 | 500 | 420 | 6000 | 52 | 600 | 800 | 90 | 5250 | ||
22/22CW-(7)-1050R-300-РЕТ | 7000/39 | 500 | 830 | 10000 | 65 | 750 | 1600 | 90 | 5800 |

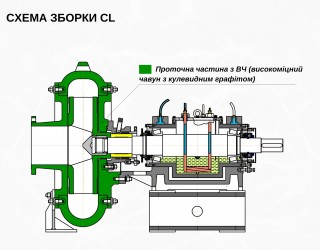

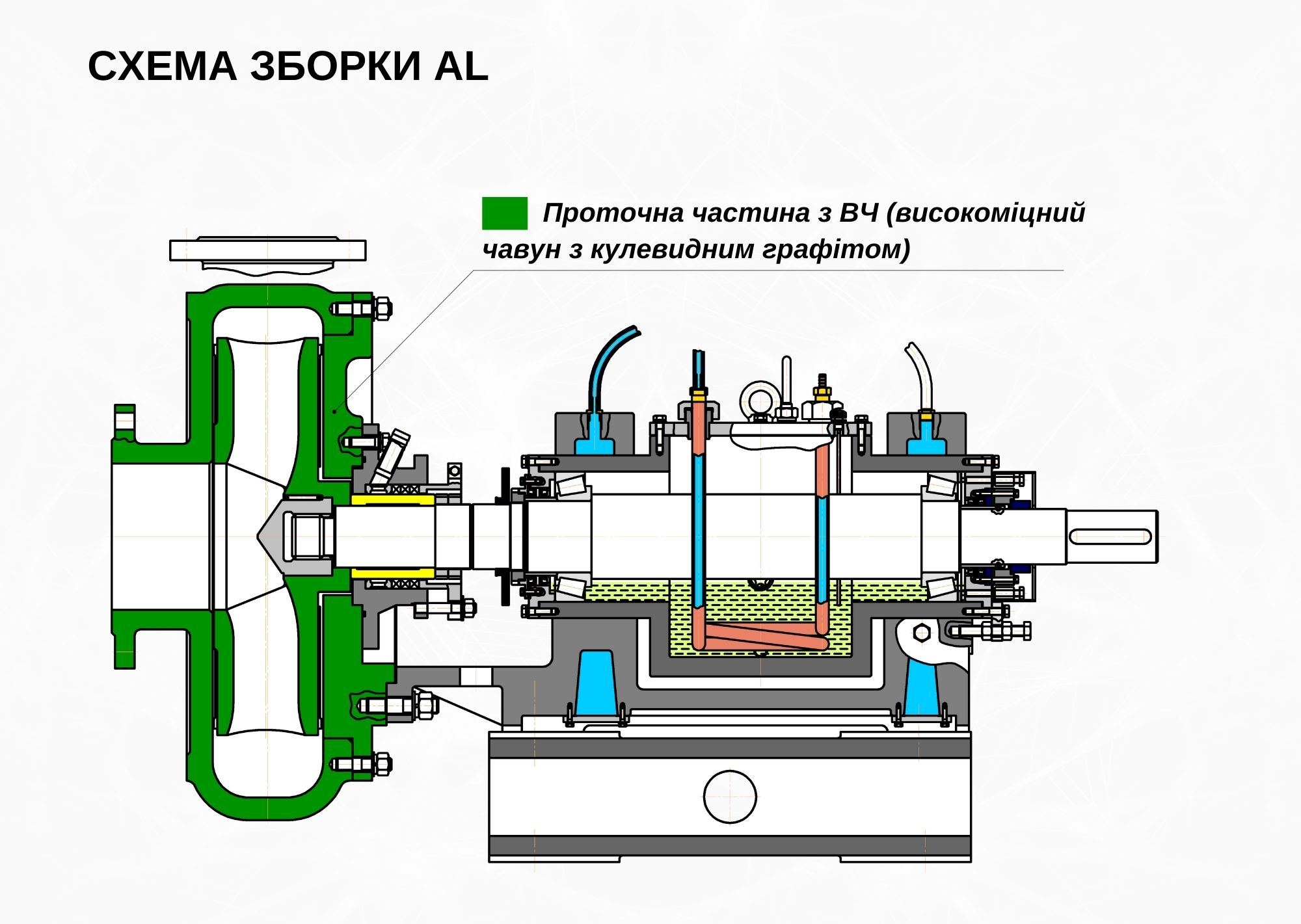

* Для насосів серії CW застосовуються схеми зборки робочого органу A і C у полегшеному варіанті без бронедисків (маркуються AL і CL відповідно). У позначенні насоса не вказуються.
Насоси для брудної води серії DW (фекальні).
Використавши досвід виробництва ґрунтових насосів, ми впровадили лінійку фекальних насосів серії DW (dirty water) - брудна вода.
Фекальні насоси з високоміцних чавунів (ВЧ) – більш витривалі до зносу, ніж насоси з СЧ, і однозначно дешевші за імпортні насоси.
Найменування насоса | Схема зборки | Номінальні показники насоса у точці оптимума | Максимальні показники (не виконуються одночасно) | ККД (%) | Вага насоса без основи, (кг) | Вага стандартної основи, (кг) | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
Подача /Тиск (м3/год) |
Частота обертання (хв-1) |
Pспож (кВт) |
Подача (м3/год) |
Тиск |
Частота обертання (хв-1) |
Pспож (кВт) | |||||
4/3DW-(1L)-260R-40-PET | AL | 100/19 | 1500 | 8 | 160 | 57 | 2200 | 33 | 69 | 320 | |
6/4DW-(1)-325R-55-PET | 200/37 | 1500 | 28 | 400 | 54 | 1500 | 55 | 80 | 450 | ||
6/4DW-(2)-400R-55-PET | 200/53 | 1500 | 43 | 400 | 93 | 2000 | 110 | 80 | 630 | ||
8/6DW-(4)-600R-100-PET | 400/60 | 1000 | 80 | 600 | 88 | 1200 | 200 | 83 | 1670 | 250 | |
9/6DW-(4)-600R-100-РЕТ | 600/58 | 1000 | 110 | 800 | 88 | 1200 | 250 | 83 | 1620 | 250 | |
10/8DW-(6)-700R-155-PET | CL | 800/54 | 750 | 180 | 1200 | 78 | 1000 | 315 | 86 | 2900 | 330 |
12/10DW-(6)-750R-150-РЕТ | 1500/68 | 750 | 330 | 2000 | 103 | 1000 | 500 | 86 | 3040 | 330 | |
14/12DW-(7)-950R-130-PET | 2000/47 | 600 | 300 | 2500 | 99 | 750 | 800 | 86 | 5050 | ||
16/14DW-(7)-950R-230-PET | 3000/45 | 600 | 440 | 4000 | 76 | 750 | 1250 | 88 | 4950 | ||
18/16DW-(7)-950R-260-РЕТ | 5000/27 | 500 | 420 | 6000 | 50 | 600 | 800 | 88 | 5250 | ||
22/22DW-(7)-1050R-300-РЕТ | 7000/37 | 500 | 830 | 10000 | 62 | 750 | 1600 | 88 | 5800 |
* Для насосів серії DW застосовуються схеми зборки робочого органу A і C в полегшеному варіанті без бронедисків (маркуються AL і CL відповідно). У позначенні насоса не вказуються.
Розшифровка найменувань насосів
1. Діаметр всмоктуючого патрубка в дюймах (від 2"до 28") (36");
2. Діаметр патрубка нагнітання в дюймах (від 1,5" до 24") (32");
3. Серія насоса (1 - 2 літери). Випускаються кілька серій насосів, різних за геометрією проточної частини, в залежності від роботи, яку насосу належить виконувати:
- W, WK – високонапорні, універсальні насоси;
- MV – насоси середнього напору з максимальним ККД, для роботи на ЗФ;
- HG – насоси для великих об‘ємів перекачування;
- GR – так як і HG, але з можливістю перекачування максимальних фракцій;
- LG – високооборотний, для великих об‘ємів перекачування рідких пульп, максимально підходить для хвостових господарств ГЗК;
- CW, DW – clear water / dirty water – насоси для чистщї або стічнщї води, зі спрощеною конструкцією робочих органів;
4. Схема зборки робочого органу – А, В, С, D:
Схема A – Однокорпусні, одно дискові
З єдиною (цільною) деталлю (корпус / диск всмоктуючий / патрубок всмоктуючий) . Проста, дешева і ремонтопридатна конструкція. Застосовується у малих насосах (2"-4"), а також в насосах 5"-9", що працюють у відносно легких умовах.
Схема B – Півторакорпусні
Найкраще підходять для встановлення на стаціонарні робочі місця (ЗФ, ЗДФ, ЦЗФ) у важких умовах. Поєднують високу зносостійкість з помірною ціною на запчастини. Виконуються у розмірності 5"-14".
Схема C – Однокорпусні, дводискові
Застосовуються для роботи у важких і особливо важких умовах, з різною фракцією і нестабільними умовами. Виконуються у розмірності 10"- 20".
Схема D - Двокорпусні, дводискові
Застосовується в насосах 20", 28", 30 ".
5. Типорозмір і конструкція стійки – цифри і літери (літери можуть бути відсутніми,
якщо конструкція стійки стандартна – лита на рідкій змазці):
- цифри від 0 до 11 – типорозмір стійки;
- літери:
- L - полегшений варіант на зварній рамі;
- S - тверда змазка;
- V - вертикальне виконання;
* Максимально можливі оберти і навантаження для кожної конкретної стійки.
6. Діаметр колеса робочого в мм і напрямок обертання:
- діаметр від 240 до 1890 мм;
- R або L - напрямок обертання.
7. Ширина проточної камери в колесі робочому в мм (від 25 до 350 мм).
8. Умовне позначення підприємства-виробника.
ПРИКЛАД: 4/3СW-(1L)-260R-40-PET – насос для чистої (технічної) води, з діаметром патрубків всаса/напору 4/3 дюймів, на стійці № 1 полегшеного варіанту з робочим колесом Ø 260 мм правого обертання, з шириною робочої камери 40 мм, виробництва РЕТ.
ПРИКЛАД: 16/14DW-(7)-900R-230-PET – насос для брудної води (фекальний), з діаметром патрубків всаса/напору 16/14 дюймів, на стійці № 7 з робочим колесом Ø 900 мм правого обертання, з шириною робочої камери 230 мм, виробництва РЕТ.
